Sichern Sie Ihr Netz gegen Ausfälle und behalten Sie den Zustand Ihrer Schaltanlagen jederzeit im Blick.
OTEM – erfasst und lokalisiert Teilentladungen in Transformatoren
Erfassung von Teilentladungen mit optoelektronischen Sensoren
Die Hauptaufgabe des OTEM-Systems ist es, Teilentladungen in Transformatoren zu detektieren. Darüber hinaus Ihnen das OTEM-System wertvolle Informationen zum Zustand Ihres Transformators liefern.

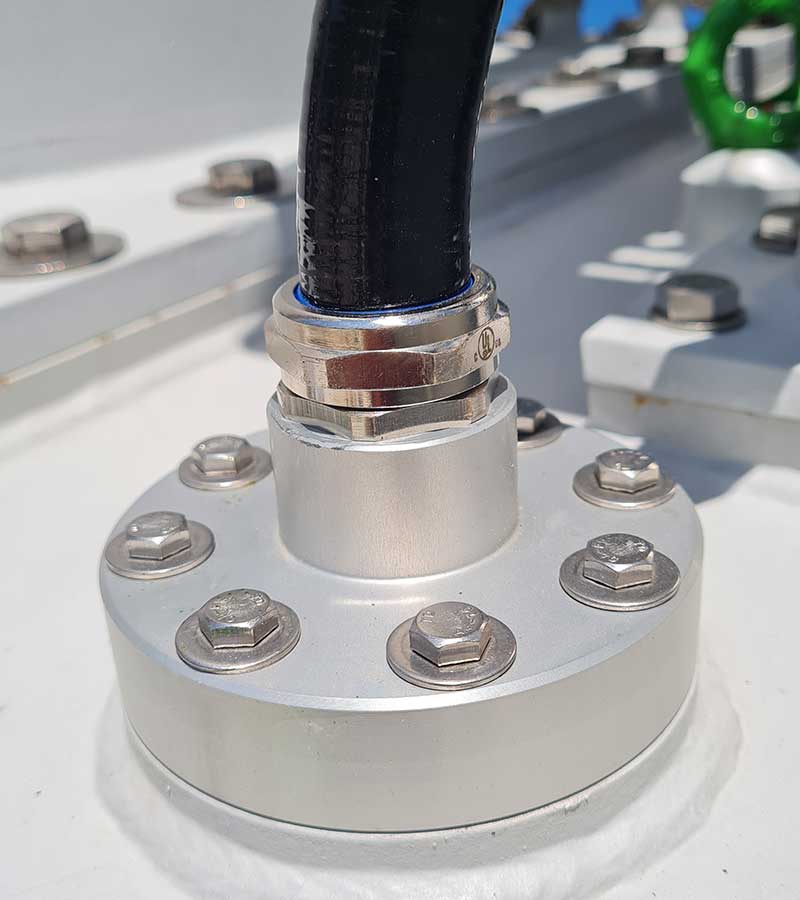

Dabei wird der OTEM-Sensor mit dem Lichtaufnehmer verschraubt. Der OTEM-Sensor detektiert und verarbeitet die optischen Signale, die über den Lichtaufnehmer übertragen werden. Anschließend übermittelt der OTEM-Sensor diese Daten an eine Zentraleinheit, welche die Daten auswertet, archiviert und aufbereitet. Mithilfe einer grafischen Benutzeroberfläche werden TE-Signale sowie der Zustand der Anlage übersichtlich dargestellt. Die Zentraleinheit bietet außerdem verschiedene Schnittstellen, welche zahlreiche Protokolle zum Einbinden in eine Leittechnik unterstützt.
Im Gegensatz zu konventionellen TE-Monitoring-Systemen, welche die elektrischen Signale von Teilentladungen detektieren, basiert das OTEM-System auf der Erfassung von optischen Teilentladungssignalen.
Die Vorteile der optischen Teilentladungsmessung sind neben der hohen Messempfindlichkeit insbesondere die Möglichkeit einer präzisen Ortung des Teilentladungsdefekts innerhalb des Transformators. Darüber hinaus bietet das OTEM-System eine vollständige Immunität gegenüber elektromagnetischen Störsignalen.
- Prüfung / Inbetriebnahme
- Monitoring / Überwachung
- Wartung / Reparatur
Alle optoelektronischen Sensoren sind mit der Auswerteeinheit verbunden
| Präzise Ortung der Teilentladung innerhalb des Transformators |
| Hohe Messempfindlichkeit |
| Exakte Diagnose des spezifischen Defekt-Typs |
| Unempfindlichkeit ggü. elektromagnetischen Störquellen (z.B. UHF-Signale, Radio/TV, Mobilfunk, elektr. Maschinen) |
| Speziell für Transformatoren im Hochspannungsbereich entwickelt |
| Einfache Installation und Bedienung |
Signalaufzeichnung und Darstellung
Durch die praktisch störungsfreie Signalaufzeichnung ist dabei keine Filterung der Signale durch den Bediener notwendig.
